N-ONE バックカメラの映像が虹色に！純正カメラを社外品へ交換♪

バックカメラの映像が見えにくくて困ったことはありませんか？こんにちは、テクニカルステージです！

せっかくカメラが付いていても、後方の状況を確認できなければ安心して使えませんよね。今回はバックカメラの映像不良でご入庫いただいた車両です。車両はこちら

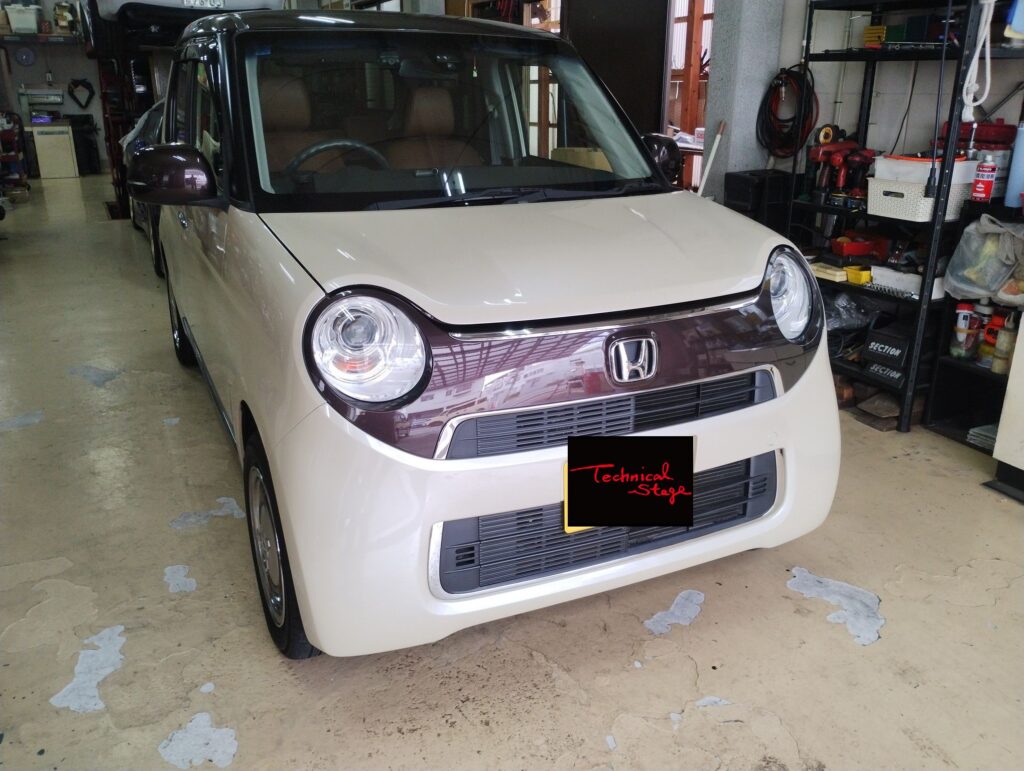

ホンダN-ONEです。純正バックカメラの映像がおかしいとのことで、点検と交換を行いました。

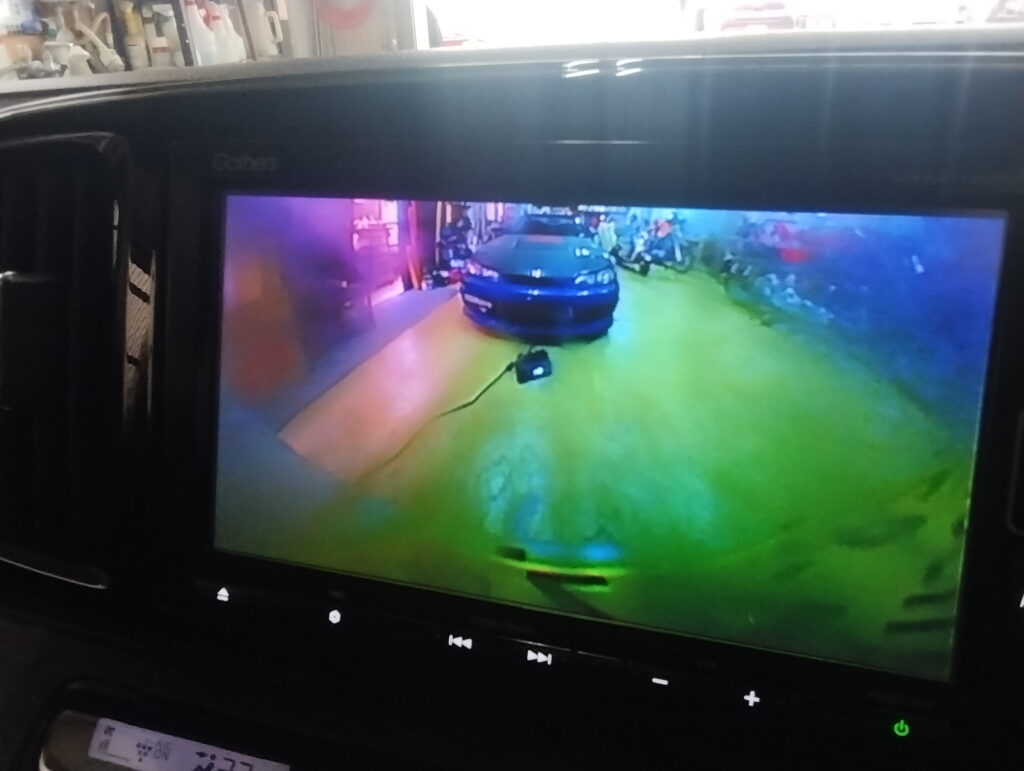

シフトをバックへ入れると画面は切り替わりますが、表示された映像は全体が虹色になっています。

何が映っているのかは何となく分かるものの、色が大きく崩れており、後方確認用として使うには難しい状態です(^_^;)

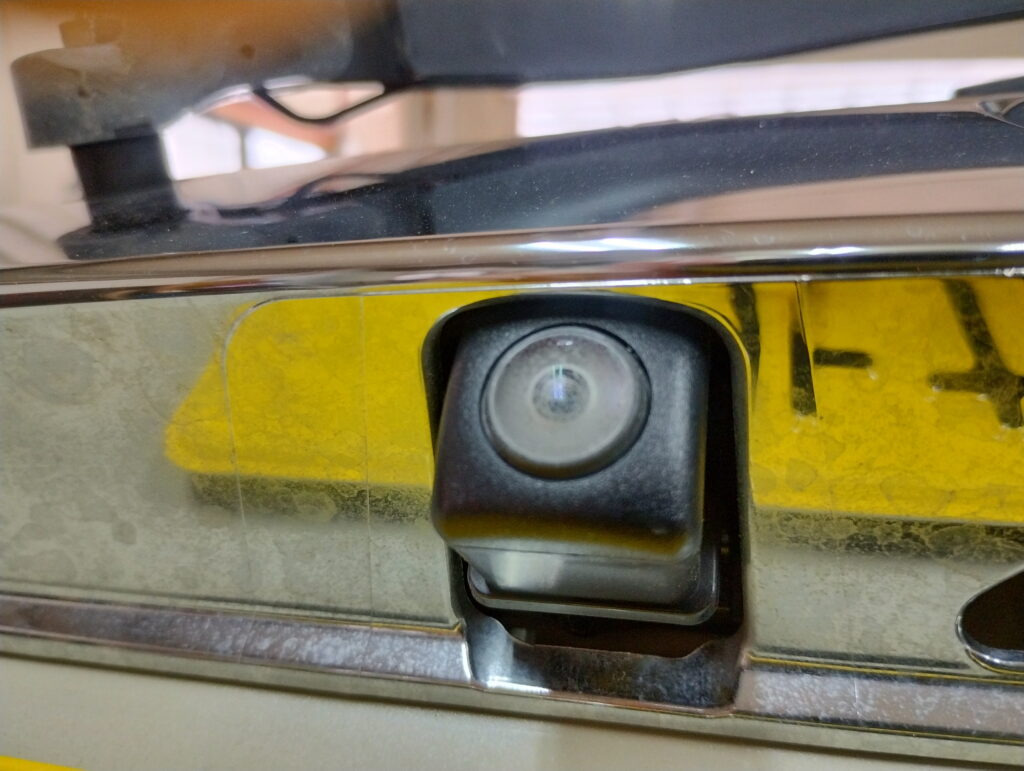

こちらが故障した純正バックカメラ。レンズ部分も白っぽくなっていますね。表示された色合いがおかしいのは、高確率でカメラ本体の故障っぽいです。

そして、純正カメラの金額を確認すると、びっくりするほどお高い(笑)

工賃を考えても社外のほうがかなり安くなりそうでしたので、純正を新しく交換するのではなく、社外品のバックカメラを取り付けることになりました。

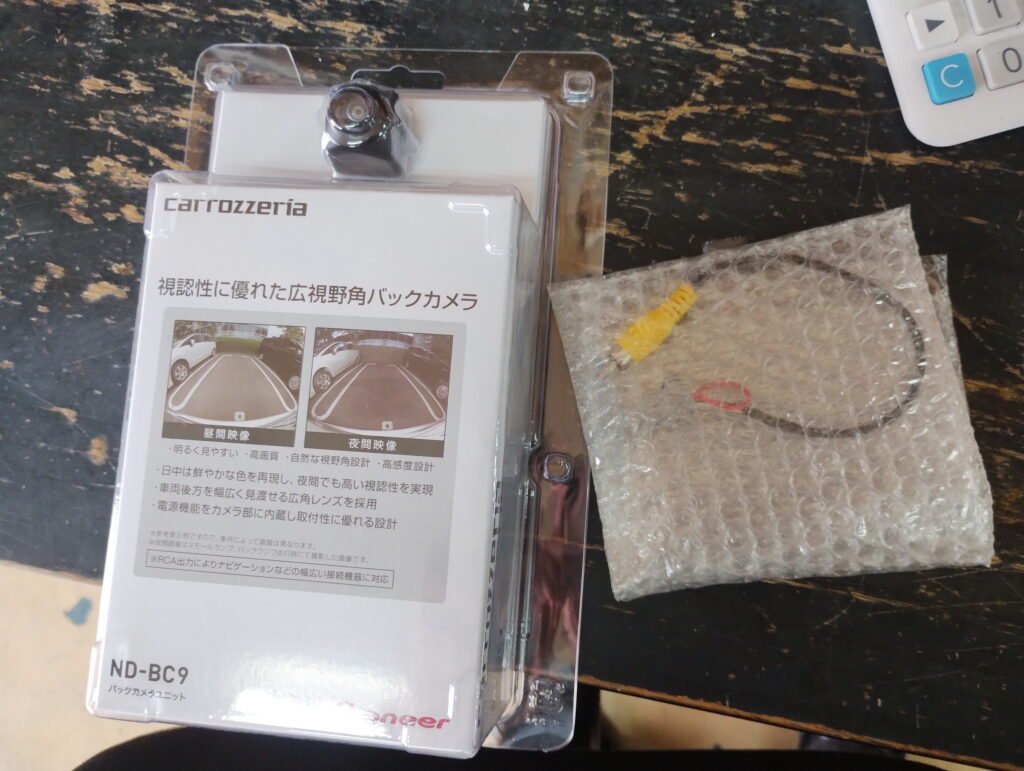

用意したのはカロッツェリアのバックカメラです。純正ナビへ接続するための変換アダプターも合わせて使用します。

純正ナビと社外カメラでは、そのまま接続できないこともあります。車両やナビに合わせた部品を用意して作業を進めます。

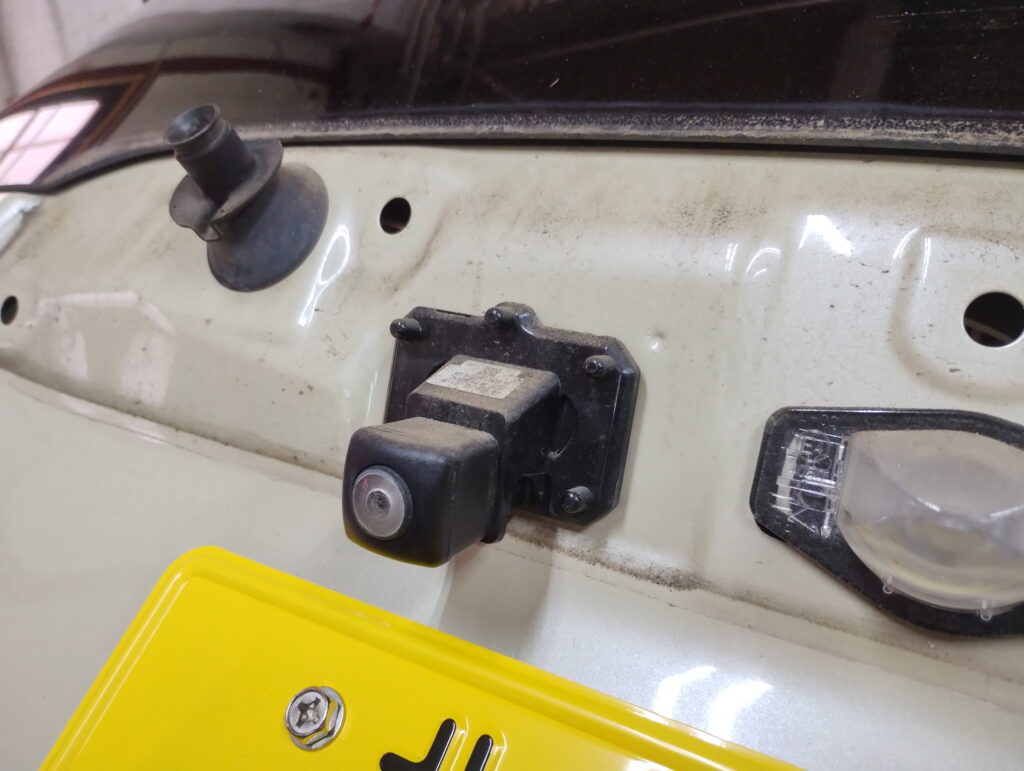

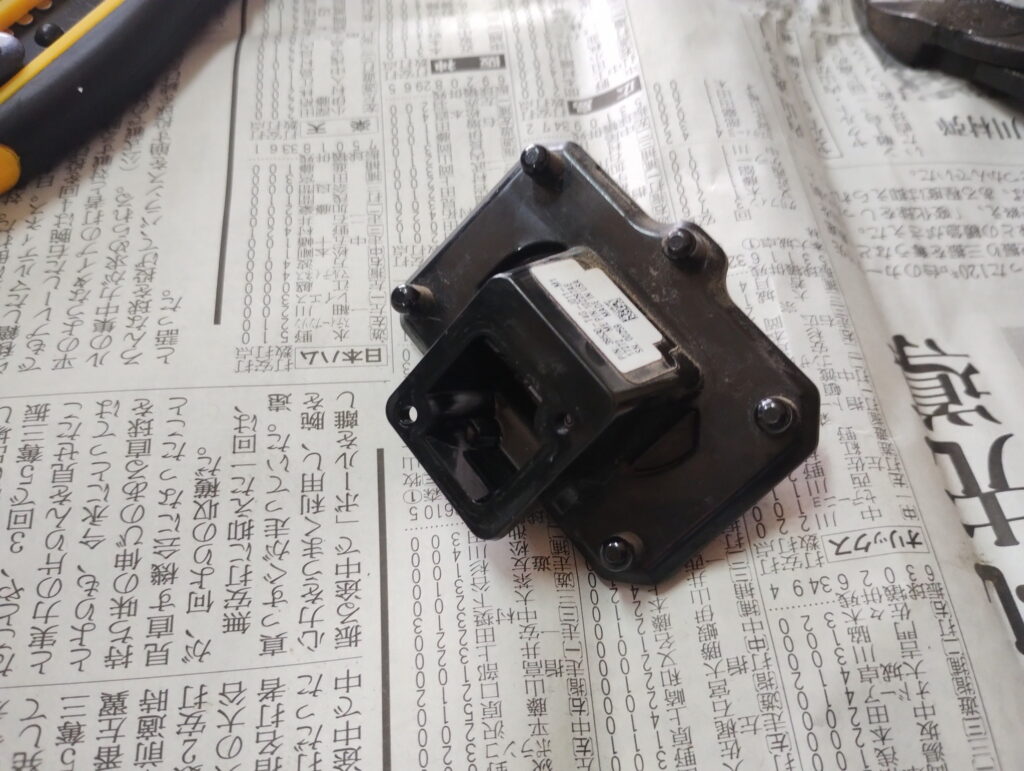

リアゲートの内張りを外し、純正カメラと台座を取り外します。

社外カメラに付属するステーをそのまま使う方法もありますが、付属のステーをそのまま使うと、取り付け位置がかなり奥に引っ込む感じ…

映像の画角も見た目も変わってしまいます。そこで今回は純正のカメラ台座を再使用することにしました。

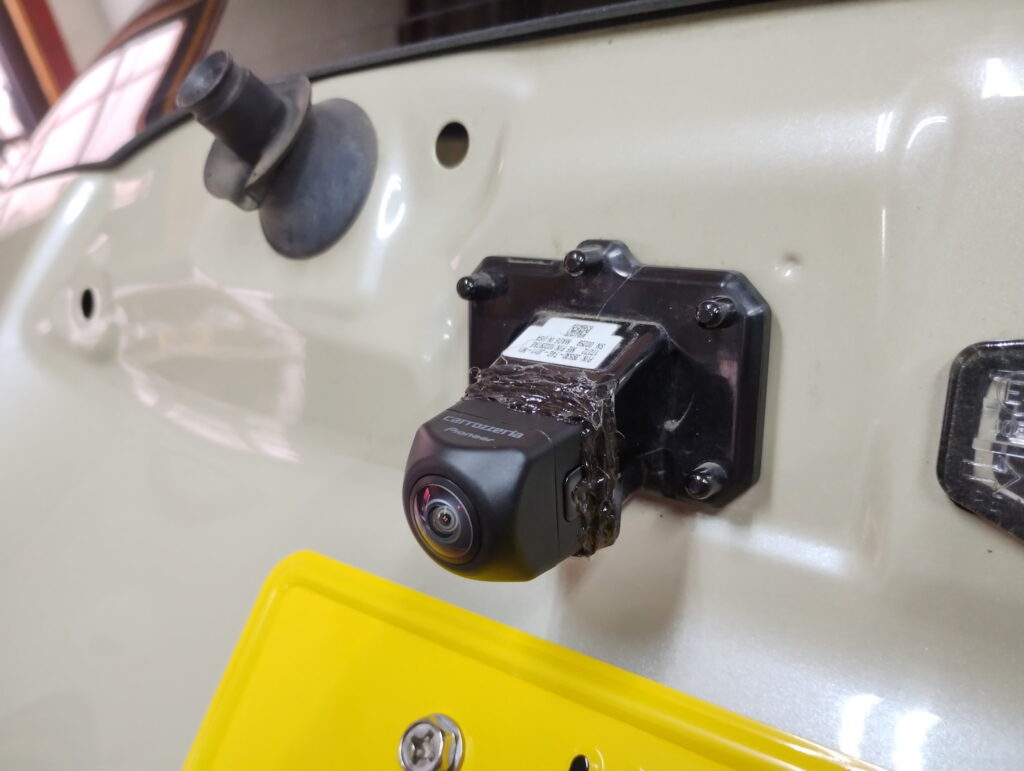

純正台座に合わせて社外カメラの位置と角度を調整し、内側は特殊ボンド、外側は防水も兼ねてホットボンドで加工し、固定します。

表から見たときの収まりはもちろん、バックカメラは映る範囲も大切です。ナンバーや車体との位置関係を確認しながら取り付けました。

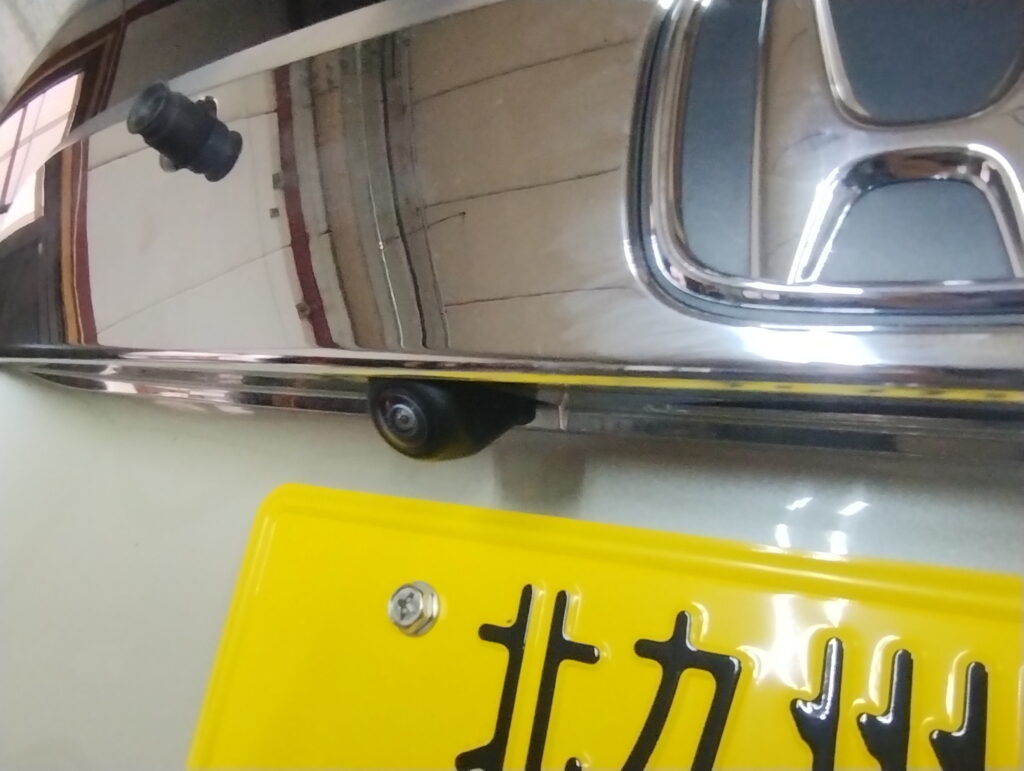

外側から見るとこのような仕上がりです。

純正位置に収まっているので、社外カメラへ交換した後も大きく目立ちません。こうした部分は、きちんと映ることと自然に取り付けることの両方が大切ですね♪

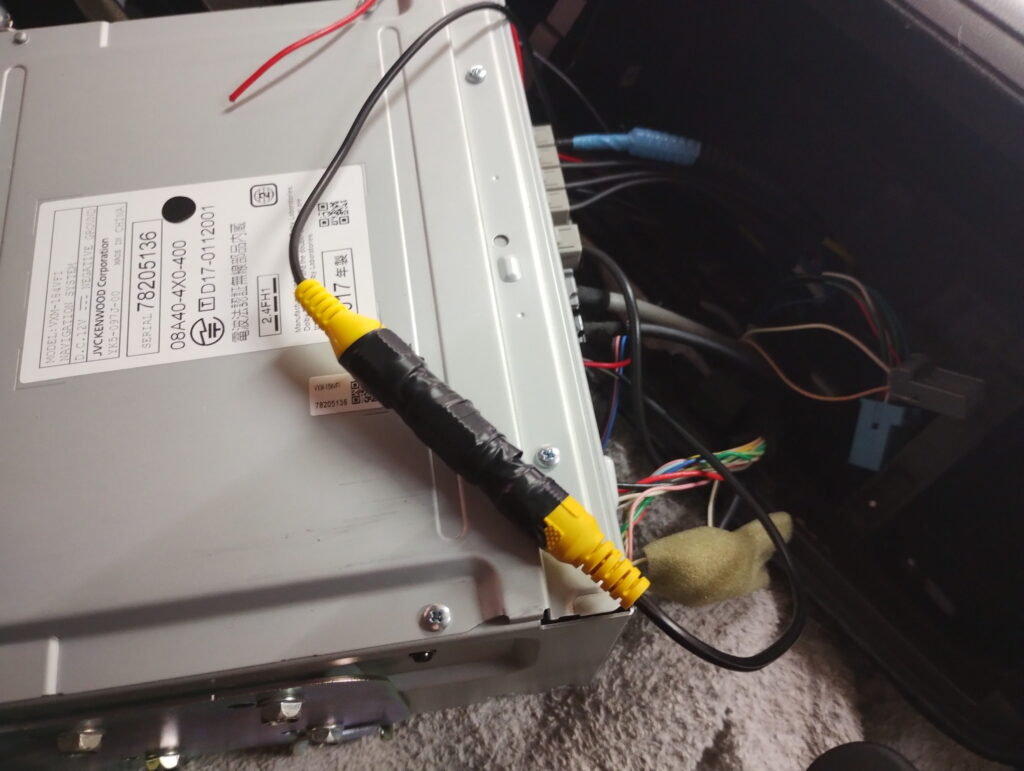

配線は変換アダプターを使用して純正ナビへ接続します。

カメラを固定したら、配線やバック時の画面切り替わりも確認して内装を戻していきます。

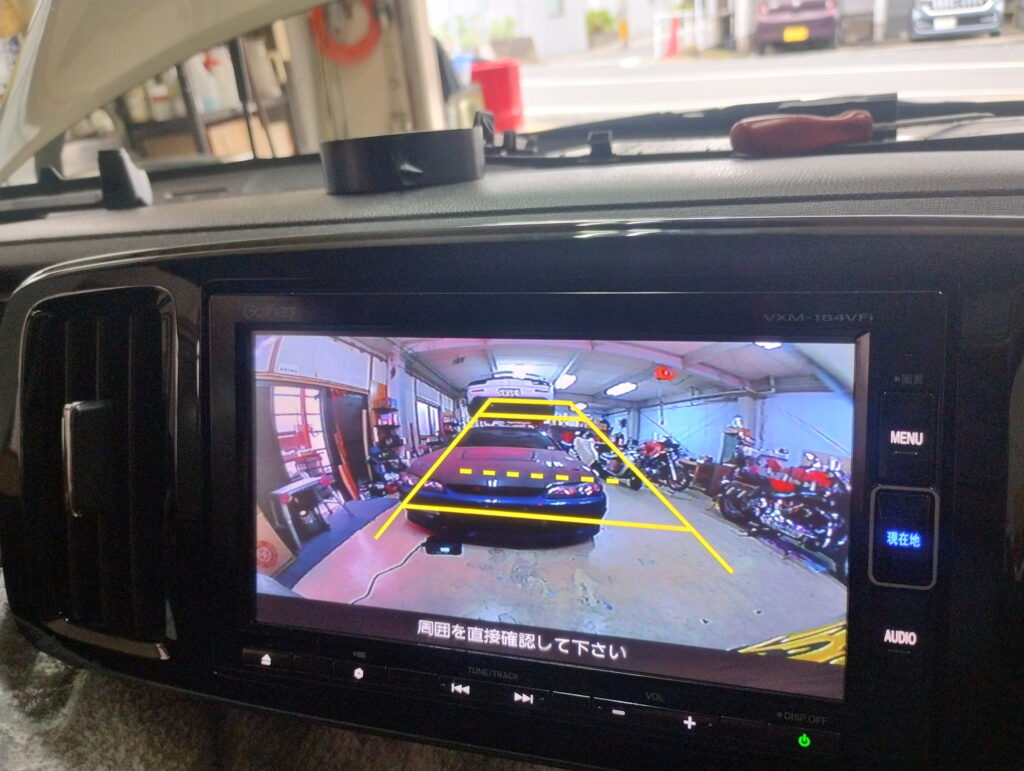

交換後は虹色だった映像がきれいになり、後方の様子をしっかり確認できるようになりました！

ガイド線も表示され、これなら駐車時にも安心して使えますね。最後に映像の範囲やカメラの固定状態を確認して、今回の作業は完了です。ご依頼ありがとうございました！

バックカメラは普段何気なく使っている装備ですが、映像が乱れる、暗い、映らないといった不具合が起こることもあります。

純正品が高額な場合や入手しにくい場合でも、変換部品や取り付け方法を工夫することで社外品を使用できることがあります。バック時の映像に違和感がありましたら、テクステまでご相談を♪
